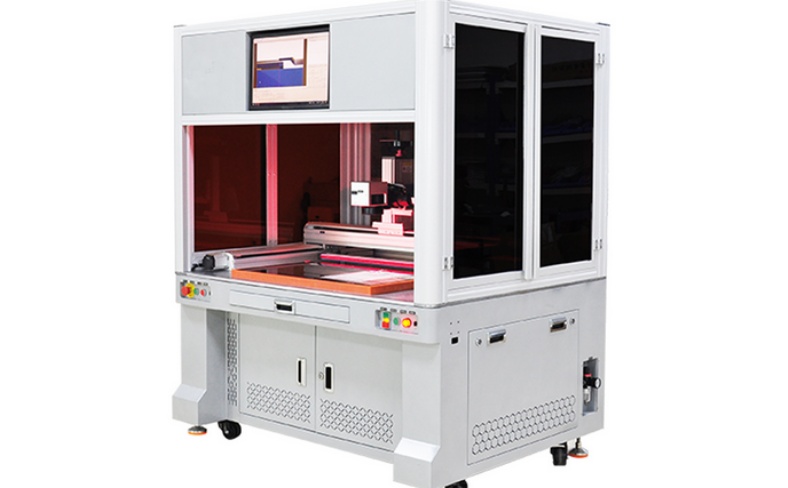

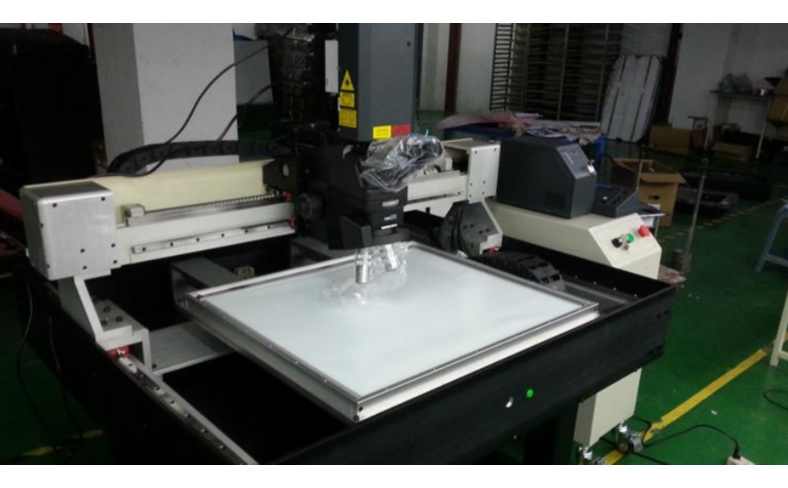

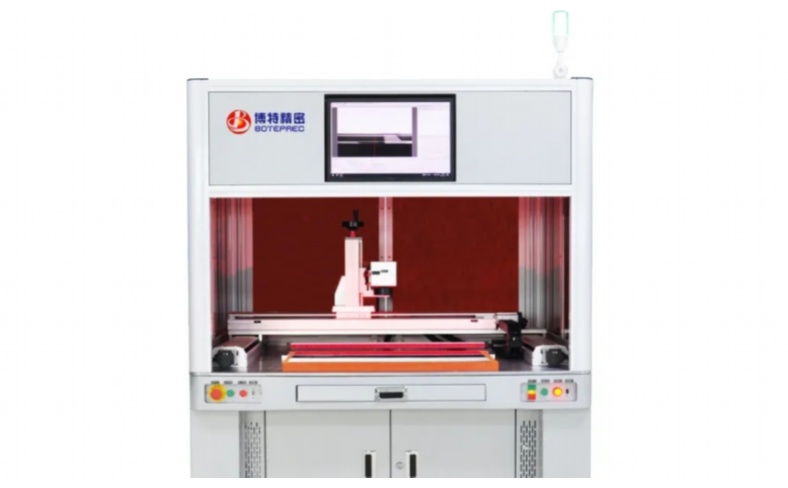

液晶劃線機鏡片污染檢測與清理流程

液晶劃線機是液晶顯示器（LCD）制造過程中的關鍵設備，主要用于在玻璃基板上進行精密劃線，以確保顯示面板的分割和組裝精度。鏡片作為劃線機光學系統的核心組件，負責聚焦和引導激光或光學信號，其清潔度直接影響到劃線的精度、產品質量和生產效率。鏡片污染可能導致劃線偏差、圖像模糊、設備故障甚至產品報廢，因此定期進行污染檢測與清理至關重要。

本文將詳細介紹液晶劃線機鏡片的污染檢測與清理流程，幫助操作人員維護設備，確保生產穩定。

一、污染檢測流程

鏡片污染檢測是清理工作的前提，必須系統化、標準化執行，以避免誤判或遺漏。檢測流程通常包括準備工作、初步檢查、詳細分析和記錄評估四個階段。整個過程需在無塵環境中進行，操作人員應佩戴防靜電手套和口罩，防止人為污染。

1.準備工作

首先，關閉液晶劃線機電源，確保設備處于安全狀態。移除鏡片保護罩（如果適用），并使用吹氣球或?qū)Ｓ脷鈽屳p輕吹掃鏡片表面，去除松散灰塵。準備檢測工具，如放大鏡、顯微鏡、光學檢測儀和無塵布。環境溫度應控制在20-25℃，濕度低于50%，以防止靜電和濕氣干擾。

2.初步視覺檢查

使用放大鏡或低倍顯微鏡（例如10-20倍）對鏡片表面進行初步檢查。重點關注鏡片中心區域和邊緣，觀察是否有可見污染物，如灰塵、指紋、油污或水漬。污染通常表現為斑點、條紋或霧狀殘留。操作人員需從不同角度觀察，利用側光照明增強對比度，便于發現細微污染。

3.詳細光學分析

如果初步檢查發現可疑污染，需使用高倍顯微鏡（40-100倍）或?qū)Ｓ霉鈱W(xué)檢測設備進行深入分析。例如，通過激光干涉儀或光斑分析儀檢測鏡片表面的光散射情況。污染會導致光斑變形或亮度不均，量化參數如透光率下降超過5%或散射光強度異常時，表明鏡片需要清理。同時，檢查鏡片涂層是否受損，因為污染可能伴隨劃痕或腐蝕。

4.記錄與評估

將檢測結果記錄在設備維護日志中，包括污染類型、位置、程度和檢測時間。評估污染對生產的影響：如果污染輕微且不影響劃線精度，可安排定期清理；如果嚴重，需立即清理。建議使用數碼相機拍攝鏡片狀態，作為后續對比依據。檢測頻率應根據生產環境而定，一般在高粉塵環境中每周檢測一次，在潔凈環境中每兩周一次。

通過以上檢測流程，可以準確識別鏡片污染狀況，為清理工作提供依據。檢測過程中需避免直接觸摸鏡片，并使用防靜電工具以防止二次污染。

二、清理流程

清理鏡片是一項精細操作，必須遵循嚴格步驟，以防止損壞鏡片表面或涂層。清理流程包括準備工作、清理操作和后處理三個階段。操作人員需經過專業培訓，使用專用工具和試劑，確保安全高效。

1.準備工作

在無塵室或潔凈工作臺中進行清理，環境等級建議達到ISO5級（100級）或更高。準備以下工具：無塵布（如超細纖維布）、吹氣球、專用清潔劑（如高純度異丙醇或去離子水）、鑷子和防靜電刷。確保所有工具潔凈無污染，必要時用清潔劑預處理。操作前，再次確認設備斷電，并移除鏡片周圍障礙物。

2.清理操作

-步驟一：吹掃松散污染物

使用吹氣球或低壓力氣槍，從鏡片中心向外以45度角吹掃，去除灰塵和顆粒物。避免高壓氣流，防止顆粒嵌入鏡片表面。吹掃后，用防靜電刷輕輕掃過邊緣殘留物。

-步驟二：濕式清理

如果污染頑固（如油污或指紋），需進行濕式清理。將無塵布折疊成小塊，蘸取少量清潔劑（異丙醇用量以不滴落為宜）。從鏡片中心開始，以圓周運動向外輕輕擦拭，力度均勻，避免來回摩擦。每擦拭一次更換無塵布干凈部分，防止污染物擴散。對于油性污染，可先用去離子水濕潤，再用異丙醇去除殘留。

-步驟三：干燥與檢查

擦拭后，立即用干無塵布以相同方式擦干鏡片表面，確保無清潔劑殘留。然后，使用放大鏡或顯微鏡檢查清理效果，確認無條紋、水漬或纖維殘留。如果仍有污染，重復濕式清理步驟，但最多不超過三次，以防過度擦拭損傷涂層。

3.后處理

清理完成后，將鏡片重新安裝到劃線機中，并蓋上保護罩。開啟設備進行測試運行，檢查劃線精度和光學性能是否恢復正常。記錄清理時間、使用工具和結果，更新維護計劃。建議在清理后24小時內監控設備運行狀態，以確保無后續問題。

清理流程中，需特別注意：避免使用丙酮、酒精等強溶劑，以免損壞鏡片涂層；勿用手指直接接觸鏡片；如果鏡片有深層損傷，應聯系專業維修人員。定期清理可延長鏡片壽命，一般在高使用頻率下，每1-2周清理一次，低頻率下每月一次。

三、FAQ常見問題解答

1.問：鏡片污染的主要原因是什么？

答：鏡片污染主要源于環境因素和人為操作。環境因素包括生產現場的灰塵、煙霧、濕氣以及設備內部油脂揮發；人為操作則可能因未戴手套直接觸摸鏡片，或維護不當引入污染物。此外，設備長期運行產生的靜電也會吸附顆粒物。預防措施包括改善車間潔凈度、規范操作流程和使用防靜電設備。

2.問：如何判斷鏡片是否需要清理？

答：可通過定期檢測和實時監控判斷。定期檢測時，使用顯微鏡觀察鏡片表面是否有可見污點；實時監控中，如果劃線機出現劃線不精確、激光偏移或圖像模糊等現象，可能表明鏡片污染。建議結合設備性能數據和視覺檢查，制定預警機制，例如當透光率下降超過5%時立即清理。

3.問：清理鏡片時應注意哪些事項？

答：清理時需注意以下幾點：第一，確保設備斷電和環境潔凈；第二，使用專用工具，避免粗糙材料劃傷鏡片；第三，控制清潔劑用量，防止液體滲入設備內部；第四，輕柔操作，避免過度用力導致鏡片位移或損壞；第五，清理后徹底檢查，確保無殘留。如果缺乏經驗，建議由專業人員操作。

4.問：使用什么工具清理鏡片最安全？

答：最安全的工具包括超細纖維無塵布、吹氣球、高純度異丙醇和防靜電刷。無塵布應柔軟、無絨，避免使用紙巾或普通布料；清潔劑需選擇低殘留、易揮發的類型，如異丙醇；吹氣球可有效去除松散污染物而不接觸鏡片。購買工具時，選擇符合工業標準的品牌，并定期更換以防污染。

5.問：定期清理的頻率是多少？

答：清理頻率取決于使用環境和工作強度。在潔凈室環境中，如果設備使用頻繁，建議每周檢測并清理一次；在普通環境中，每兩周一次。此外，每次設備維護或生產批次更換后都應檢查鏡片。實際頻率可根據歷史數據和污染趨勢調整，例如在高粉塵季節增加清理次數。

四、結論

液晶劃線機鏡片的污染檢測與清理是確保生產質量和設備穩定性的關鍵環節。通過系統化的檢測流程，可以及時發現污染問題；而規范的清理操作則能有效恢復鏡片性能，延長設備壽命。企業應將此流程納入日常維護計劃，加強員工培訓，并結合FAQ中的常見問題優化操作細節。只有堅持預防為主、清理為輔的原則，才能最大限度減少污染帶來的損失，提升液晶制造的整體效率。最終，這不僅保障了產品精度，還降低了維修成本，為可持續發展奠定基礎。
