激光劃線設備光學路徑標定方法詳解

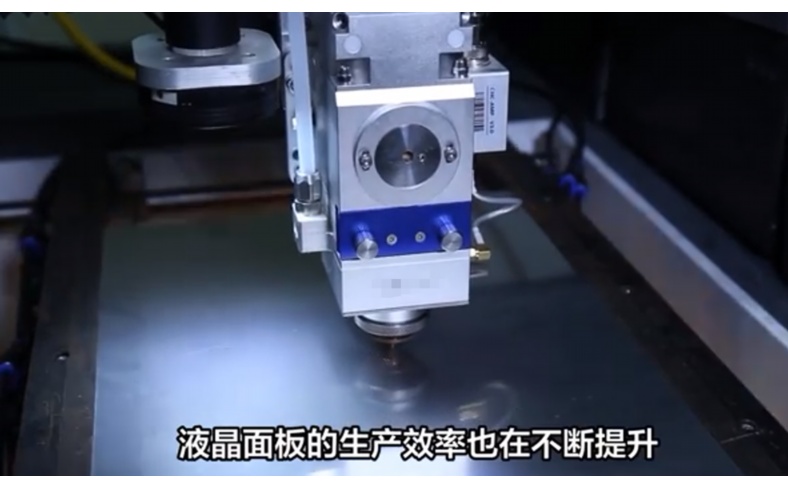

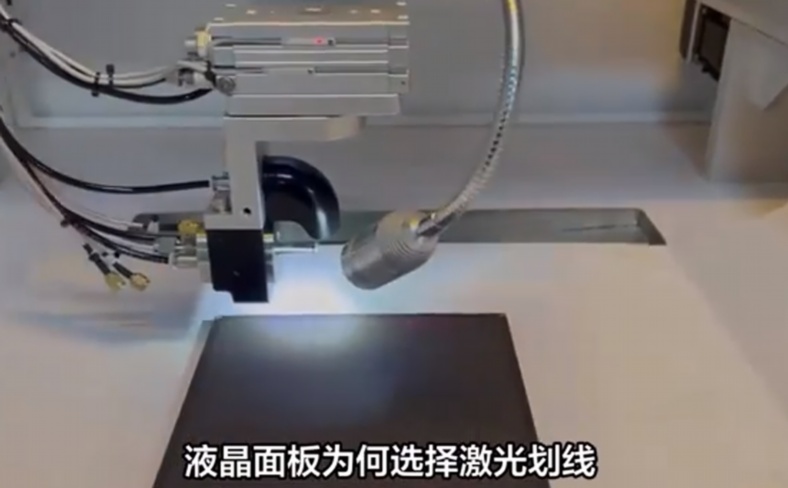

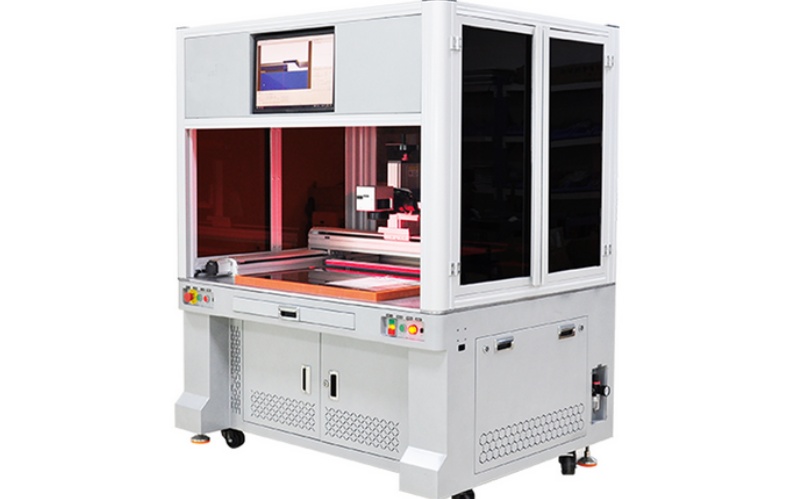

激光劃線設備廣泛應用于工業制造領域，如半導體加工、汽車零部件標記和精密儀器雕刻等。它通過高能激光束在材料表面進行精確劃線，其精度直接取決于光學路徑的準確性。光學路徑標定是指校準激光束從激光器發射到聚焦透鏡的整個光路，確保光束路徑無偏差、焦點位置正確，從而保證劃線質量和效率。如果標定不當，可能導致劃線偏移、功率損失或設備損壞，因此定期標定是維護設備性能的關鍵環節。

一、標定的重要性

光學路徑標定不僅關乎設備精度，還影響生產安全性和成本。例如，在微電子行業中，激光劃線偏差超過幾微米就可能導致電路短路。標定能減少材料浪費、延長設備壽命，并符合行業標準如ISO9001質量管理體系。據統計，定期標定可將設備誤差降低90%以上，顯著提升生產效率。

二、標定前的準備工作

在開始標定前，需確保環境穩定：溫度控制在20-25°C，濕度低于60%，以避免熱脹冷縮或冷凝影響光學元件。同時，準備必要工具：

-激光功率計：用于測量激光輸出功率。

-光學靶標或CCD相機：用于檢測光束位置和形狀。

-校準軟件：如專用激光控制程序，可自動調整參數。

-清潔工具：如無塵布和異丙醇，用于清理鏡片和透鏡。

安全措施至關重要：操作人員需佩戴激光防護眼鏡，并確保設備斷電后再進行物理調整。

三、光學路徑標定步驟詳解

標定過程通常包括五個核心步驟，需按順序執行以確保準確性。

1.初始檢查和清潔

首先，檢查激光器、反射鏡和聚焦透鏡是否有污垢、劃痕或松動。使用無塵布輕輕擦拭光學表面，避免留下指紋。同時，驗證激光器輸出功率是否穩定，可通過功率計測量基線值。任何異常都應在標定前修復。

2.路徑對齊校準

這是標定的核心環節。使用光學靶標（如十字線靶）放置在光束路徑的關鍵點，例如反射鏡后和聚焦透鏡前。啟動低功率激光，觀察靶標上的光束位置。如果光束偏離中心，需微調反射鏡的角度螺釘，使用六角扳手進行精細調整，直到光束與靶標中心重合。重復此過程對所有反射鏡進行校準，確保整個路徑直線性。對于自動設備，可通過軟件輔助，輸入偏移量進行補償。

3.焦點位置校準

焦點偏差會導致劃線模糊或深度不均。將靶標移至工作平面，調整聚焦透鏡的Z軸位置，使用顯微鏡或CCD相機觀察光束最小光斑（即焦點）。記錄最佳焦點位置，并在控制軟件中設置相應參數。如果設備支持，可進行自動對焦測試，例如通過掃描一條線并測量其寬度來驗證焦點精度。

4.功率和光束質量驗證

使用激光功率計測量輸出功率，確保與設定值一致（例如，偏差不超過±5%）。同時，通過光束分析儀檢查光束模式（如TEM00模式），如果出現畸變，可能需更換光學元件或調整光路。這一步能預防功率不足或光束發散導致的劃線問題。

5.測試和最終驗證

在實際材料（如金屬或硅片）上進行劃線測試，使用顯微鏡或坐標測量機檢查線條寬度、位置和一致性。如果結果不符合規格（例如，公差在±10微米內），重復上述步驟。記錄標定數據，包括日期、參數和操作員，便于追蹤和維護。

整個標定過程通常需30-60分鐘，具體時間取決于設備復雜度和操作經驗。完成后，設備應恢復到最佳性能狀態。

四、注意事項與最佳實踐

-定期維護：建議每3-6個月進行一次全面標定，或在設備移動、環境變化后立即執行。

-軟件更新：確?？刂栖浖樽钚掳姹?，以兼容新校準算法。

-人員培訓：操作員應熟悉光學原理和設備手冊，避免盲目調整。

-文檔記錄：保留標定日志，便于故障排查和審計。

通過系統化的光學路徑標定，激光劃線設備能保持高精度和可靠性，助力工業生產提質增效。接下來，我們通過FAQ解答常見疑問。

FAQ（常見問題解答）

1.什么是光學路徑標定？為什么它在激光劃線設備中如此重要？

光學路徑標定是指校準激光束從發射到聚焦的整個光路，確保光束路徑無偏差、焦點準確。在激光劃線設備中，它至關重要，因?yàn)槿魏温窂秸`差都會導致劃線位置偏移、寬度不均或功率損失，影響產品質量。例如，在PCB制造中，微米級偏差可能造成電路故障。定期標定能減少廢品率，延長設備壽命，并符合行業質量標準。

2.標定頻率應該是多久一次？有哪些因素會影響標定周期？

一般建議每3-6個月進行一次全面標定，但具體頻率取決于使用環境和工作負荷。高頻使用（如24/7運行）、環境振動大或溫度波動大的情況下，可能需每月檢查。此外，設備移動或更換光學元件后，應立即標定。忽略標定可能導致誤差累積，增加維修成本。

3.標定過程中常見的錯誤有哪些？如何避免？

常見錯誤包括：未清潔光學元件導致光束散射、調整反射鏡時用力過猛損壞螺紋、或忽略軟件參數設置。為避免這些，操作前務必閱讀設備手冊，使用專用工具輕柔調整，并在標定后驗證結果。例如，先用低功率測試光束路徑，再逐步提高功率，以防止意外灼傷。

4.如何判斷光學路徑標定是否成功？有哪些驗證方法？

成功標定的標志包括：光束在靶標上居中、焦點光斑最小且均勻、劃線測試線條寬度一致且位置精確。驗證方法包括使用顯微鏡測量劃線尺寸、功率計確認輸出穩定，以及軟件模擬路徑。如果劃線偏差在允許公差內（如±5微米），且無功率波動，則標定成功。

5.如果標定后設備仍出現劃線問題，可能是什么原因？該如何處理？

可能原因包括：光學元件老化、激光器功率衰減或控制軟件故障。處理步驟：首先重新檢查標定記錄，確認無遺漏；其次，測試單個組件，如更換透鏡或校準激光器；最后，聯系廠家技術支持。如果問題持續，可能需專業維修，避免自行拆解導致進一步損壞。

結語

光學路徑標定是激光劃線設備維護的核心環節，通過系統化的步驟和定期檢查，能確保設備長期穩定運行。遵循本文指南，結合實踐經驗和FAQ解答，用戶可有效提升標定效率，減少生產中斷。如果您有更多疑問，建議參考設備手冊或咨詢專業服務商。
