激光劃線后導(dǎo)電膜邊緣碳化問題應(yīng)對

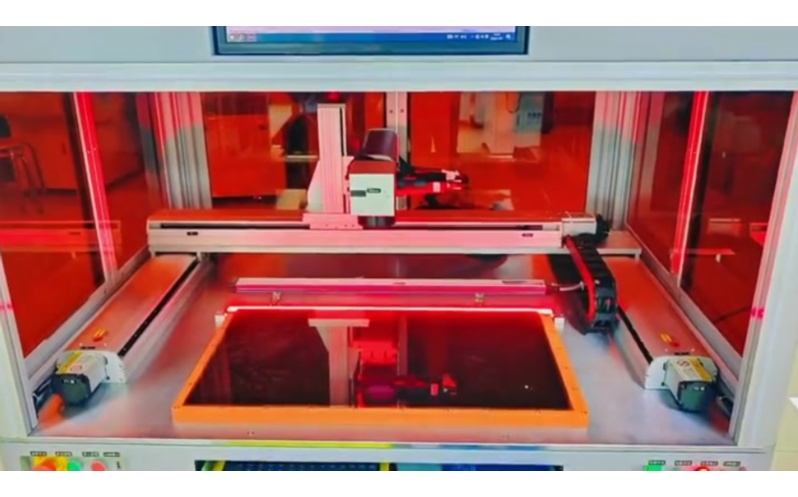

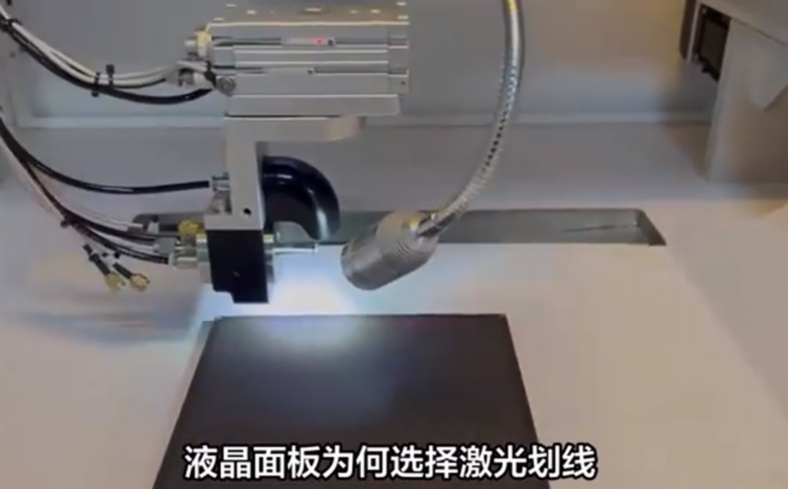

激光劃線技術(shù)在現(xiàn)代制造業(yè)中廣泛應(yīng)用，尤其在電子行業(yè)，用于在導(dǎo)電膜上精確切割或劃線，以制造觸摸屏、柔性電路和傳感器等器件。導(dǎo)電膜通常由聚合物基材（如聚酰亞胺或PET）和金屬涂層（如銅或銀）組成，具有高導(dǎo)電性和柔韌性。然而，在激光劃線過程中，一個常見的問題是導(dǎo)電膜邊緣出現(xiàn)碳化現(xiàn)象。

碳化是指材料在高溫下發(fā)生熱解，形成碳質(zhì)殘留物，導(dǎo)致邊緣變黑、脆化，甚至影響導(dǎo)電性能。這不僅降低了產(chǎn)品的外觀質(zhì)量，還可能引發(fā)電氣故障，如短路或電阻升高，從而影響器件的可靠性和壽命。

據(jù)統(tǒng)計，在柔性電子制造中，碳化問題導(dǎo)致的廢品率可達(dá)5%-10%，造成資源浪費和生產(chǎn)成本上升。因此，有效應(yīng)對激光劃線后的邊緣碳化問題至關(guān)重要。本文將深入分析碳化的成因，并提出系統(tǒng)的應(yīng)對措施，包括工藝優(yōu)化、材料選擇和監(jiān)控策略，以幫助制造商提升產(chǎn)品質(zhì)量和效率。

原因分析

激光劃線后導(dǎo)電膜邊緣碳化的根本原因是局部熱輸入過高，導(dǎo)致材料過度加熱和氧化。具體而言，以下幾個因素可能引發(fā)或加劇碳化：

1.激光參數(shù)設(shè)置不當(dāng)：激光功率、掃描速度、脈沖頻率和焦點位置是影響熱影響區(qū)（HAZ）的關(guān)鍵參數(shù)。如果激光功率過高或掃描速度過慢，會導(dǎo)致能量密度過高，使導(dǎo)電膜表層溫度迅速上升，超過材料的分解閾值（通常為300-500°C），引發(fā)碳化。例如，在聚合物基材中，高溫可能導(dǎo)致高分子鏈斷裂，形成碳質(zhì)殘留物；而在金屬涂層中，氧化反應(yīng)會生成氧化物和碳化物。

2.材料特性不匹配：導(dǎo)電膜的成分和厚度對碳化敏感性有顯著影響。較薄的膜或含有易熱解成分（如某些添加劑）的材料更容易碳化。此外，如果基材與金屬涂層的熱膨脹系數(shù)不匹配，在激光加熱時可能產(chǎn)生應(yīng)力集中，加劇邊緣損傷。

3.環(huán)境因素：空氣中的氧氣是碳化的催化劑。在激光劃線過程中，如果未使用保護(hù)氣體，氧氣會與高溫材料發(fā)生氧化反應(yīng)，形成碳化層。同時，環(huán)境濕度較高也可能促進(jìn)水解反應(yīng)，進(jìn)一步惡化碳化現(xiàn)象。

4.設(shè)備與工藝穩(wěn)定性：激光器老化、光學(xué)系統(tǒng)污染或運動平臺振動等因素可能導(dǎo)致能量分布不均，增加局部碳化風(fēng)險。此外，劃線路徑設(shè)計不合理（如銳角轉(zhuǎn)彎）可能造成熱量積累，引發(fā)邊緣碳化。

實際案例顯示，一家柔性顯示器制造商在初期生產(chǎn)中，因激光功率設(shè)置過高，導(dǎo)致30%的產(chǎn)品出現(xiàn)邊緣碳化，不得不進(jìn)行返工。通過根本原因分析，發(fā)現(xiàn)碳化主要源于參數(shù)優(yōu)化不足和環(huán)境控制缺失。

應(yīng)對措施

針對上述原因，我們可以從工藝優(yōu)化、材料改進(jìn)、環(huán)境控制和監(jiān)控系統(tǒng)等方面入手，系統(tǒng)應(yīng)對碳化問題。以下是一些具體措施：

1.優(yōu)化激光工藝參數(shù)

調(diào)整激光參數(shù)是預(yù)防碳化的首要步驟。建議采用以下方法：

-降低激光功率并提高掃描速度：通過實驗設(shè)計（DOE）方法，找到最佳參數(shù)組合。例如，將功率從20W降低到15W，同時將掃描速度從100mm/s提高到150mm/s，可以減少熱輸入，最小化碳化風(fēng)險。使用短脈沖或超快激光（如皮秒激光）也能減小熱影響區(qū)。

-精確控制焦點位置：確保激光焦點位于材料表面，以避免能量擴(kuò)散。使用自動對焦系統(tǒng)可以實時調(diào)整，提高劃線精度。

-調(diào)整脈沖頻率和占空比：對于脈沖激光，降低頻率或占空比可以減少累積熱量，防止邊緣過熱。

2.使用保護(hù)氣體和輔助技術(shù)

在激光劃線過程中引入保護(hù)氣體（如氮氣或氬氣）可以有效隔離氧氣，抑制氧化反應(yīng)。具體實施：

-安裝氣體噴嘴系統(tǒng)：在激光頭附近噴射惰性氣體，形成局部無氧環(huán)境。研究表明，使用氮氣保護(hù)可將碳化率降低50%以上。

-結(jié)合水冷或空氣冷卻：輔助冷卻系統(tǒng)可以快速散熱，防止熱量積累。例如，在劃線區(qū)域添加微型冷卻裝置，能顯著減少碳化。

3.材料選擇與預(yù)處理

選擇合適的導(dǎo)電膜材料和進(jìn)行預(yù)處理可以增強(qiáng)抗碳化能力：

-選用高耐熱材料：優(yōu)先選擇熱穩(wěn)定性高的基材，如聚酰亞胺，其分解溫度可達(dá)500°C以上。同時，優(yōu)化金屬涂層成分，添加抗氧化劑（如硅基涂層），可提高耐熱性。

-表面預(yù)處理：在劃線前對導(dǎo)電膜進(jìn)行清潔和涂層處理，例如使用抗反射涂層或熱障涂層，可以減少激光吸收率，降低碳化風(fēng)險。

4.工藝監(jiān)控與質(zhì)量控制

建立實時監(jiān)控和反饋系統(tǒng)，確保工藝穩(wěn)定性：

-集成傳感器和視覺檢測：使用紅外熱像儀監(jiān)測劃線過程中的溫度分布，及時發(fā)現(xiàn)過熱區(qū)域。結(jié)合機(jī)器學(xué)習(xí)算法，可以預(yù)測碳化趨勢并自動調(diào)整參數(shù)。

-定期維護(hù)設(shè)備：清潔光學(xué)元件和校準(zhǔn)激光器，防止能量損失和偏差。實施統(tǒng)計過程控制（SPC），跟蹤關(guān)鍵參數(shù)，確保一致性。

-后處理措施：如果輕微碳化已發(fā)生，可采用激光清洗或化學(xué)蝕刻去除碳化層，但需注意避免二次損傷。對于嚴(yán)重碳化，建議報廢并分析根本原因，以防復(fù)發(fā)。

5.綜合應(yīng)用案例

以一家電子公司為例，他們在引入上述措施后，碳化問題得到顯著改善：通過將激光功率優(yōu)化至12W、掃描速度提升至180mm/s，并采用氮氣保護(hù)，碳化率從10%降至2%以下。同時，他們加強(qiáng)了員工培訓(xùn)，確保操作人員熟悉參數(shù)調(diào)整和故障處理流程。

結(jié)論

激光劃線后導(dǎo)電膜邊緣碳化問題是一個多因素導(dǎo)致的挑戰(zhàn)，但通過系統(tǒng)化的應(yīng)對措施，可以有效預(yù)防和解決。關(guān)鍵在于優(yōu)化激光參數(shù)、使用保護(hù)氣體、選擇合適材料并實施嚴(yán)格監(jiān)控。這些方法不僅提升了產(chǎn)品質(zhì)量和良率，還推動了柔性電子制造的技術(shù)進(jìn)步。未來，隨著激光技術(shù)和材料科學(xué)的發(fā)展，例如智能自適應(yīng)激光系統(tǒng)的應(yīng)用，碳化問題有望進(jìn)一步減少。制造商應(yīng)持續(xù)創(chuàng)新，結(jié)合數(shù)據(jù)驅(qū)動的方法，實現(xiàn)高效、可持續(xù)的生產(chǎn)。

5個FAQ問答

1.什么是激光劃線后導(dǎo)電膜邊緣碳化？

激光劃線后導(dǎo)電膜邊緣碳化是指在激光加工過程中，由于局部過熱，導(dǎo)致導(dǎo)電膜邊緣發(fā)生熱解和氧化，形成黑色碳質(zhì)殘留物。這會降低膜的導(dǎo)電性和機(jī)械強(qiáng)度，影響器件性能。

2.為什么會出現(xiàn)碳化問題？

碳化主要由激光參數(shù)不當(dāng)（如功率過高、速度過慢）、材料熱敏感性高、環(huán)境中氧氣存在以及設(shè)備不穩(wěn)定等因素引起。這些因素導(dǎo)致熱量積累，超出材料耐熱極限。

3.如何預(yù)防碳化？

預(yù)防碳化可通過優(yōu)化激光參數(shù)（降低功率、提高速度）、使用保護(hù)氣體（如氮氣）、選擇耐熱材料以及實施實時監(jiān)控。定期設(shè)備維護(hù)和員工培訓(xùn)也很重要。

4.碳化對產(chǎn)品性能有什么影響？

碳化可能導(dǎo)致導(dǎo)電膜電阻升高、絕緣性能下降，甚至引發(fā)短路或器件失效。此外，碳化區(qū)域易脆化，影響柔韌性和壽命，增加廢品率。

5.如果已經(jīng)碳化，如何修復(fù)？

輕微碳化可用激光清洗或化學(xué)蝕刻去除，但需謹(jǐn)慎操作以避免損傷。嚴(yán)重碳化通常需報廢產(chǎn)品；建議分析根本原因并調(diào)整工藝，防止復(fù)發(fā)。
