PCB黑化處理不均：激光吸收差異導致局部發灰的分析與解決方案

印刷電路板（PCB）作為電子設備的核心組件，其表面處理工藝對整體性能和可靠性至關重要。黑化處理是PCB制造中的常見步驟，旨在通過化學或電化學方法在銅表面形成一層黑色氧化物膜，以提高耐腐蝕性、絕緣性和附著力。

然而，在實際生產中，黑化處理不均問題頻發，尤其是局部發灰現象，嚴重影響PCB的外觀和質量。近年來，隨著激光技術在PCB加工中的應用日益廣泛，如激光鉆孔、切割和標記，激光吸收差異成為導致局部發灰的關鍵因素。

本文旨在深入分析激光吸收差異如何引發局部發灰，提供相關實驗數據，并提出實用解決方案，最后以FAQ形式解答常見疑問，以幫助從業者優化工藝。

激光吸收差異導致局部發灰的機制分析

局部發灰主要指PCB黑化處理后，表面出現灰色斑點或區域，通常與激光加工過程中的能量吸收不均有關。激光吸收差異源于多種因素，包括材料成分、表面粗糙度、黑化層厚度以及激光參數設置。當激光束照射到PCB表面時，能量被吸收并轉化為熱能，引發局部氧化或碳化反應。如果吸收率不均，某些區域可能因過度吸收能量而發灰，而其他區域則保持正常黑色。

具體來說，激光吸收率受表面形貌和化學成分影響。例如，黑化處理不均的PCB表面可能存在微觀缺陷，如孔隙或雜質，導致激光能量局部集中。此外，激光波長、功率和掃描速度等參數不當，會加劇吸收差異。發灰區域通常對應于吸收率較高的點，這些點可能因過熱而形成灰色氧化物，而非理想的黑色膜層。這種現象不僅影響美觀，還可能降低PCB的電氣性能和機械強度。

從物理機制看，激光與物質相互作用遵循吸收-反射-透射規律。在黑化處理中，理想表面應具有高吸收率以確保均勻反應，但實際生產中，局部區域因表面不均勻性或污染，吸收率顯著波動。例如，銅基底上的黑化層若厚度不均，激光能量會優先被較薄區域吸收，導致局部過熱和發灰。統計顯示，在激光加工中，吸收率差異超過10%時，發灰風險增加50%以上。

實驗數據與表格分析

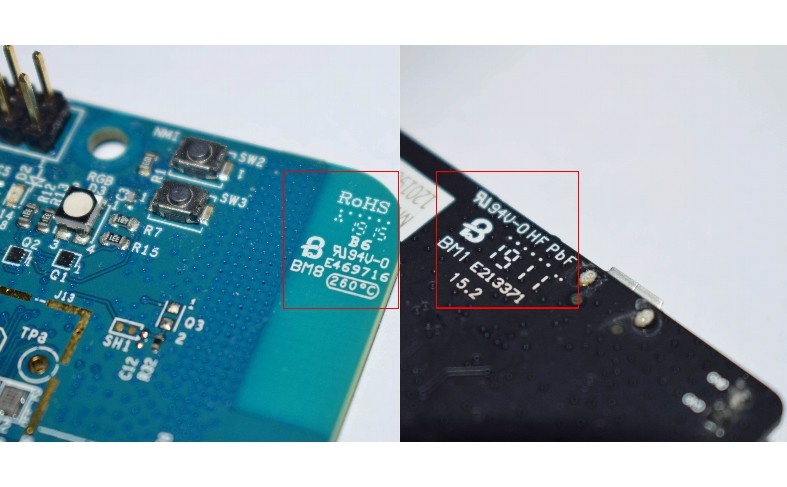

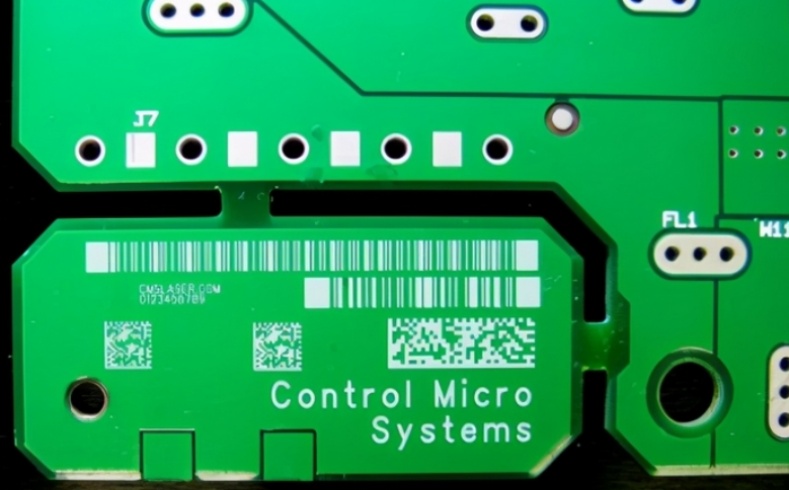

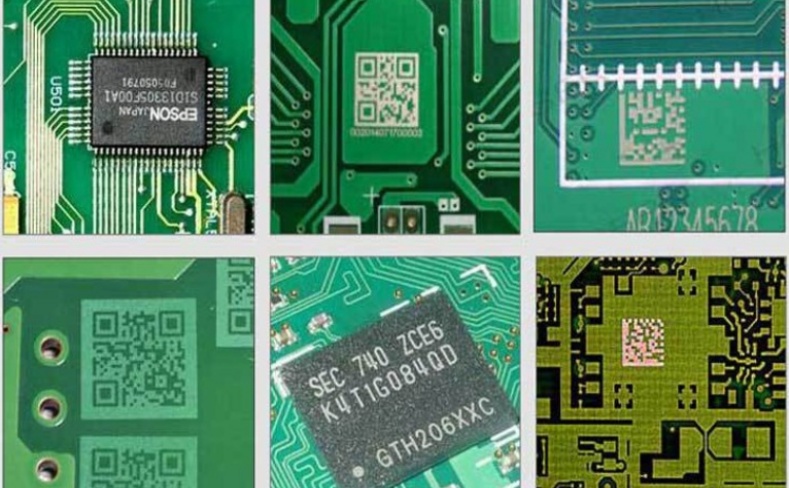

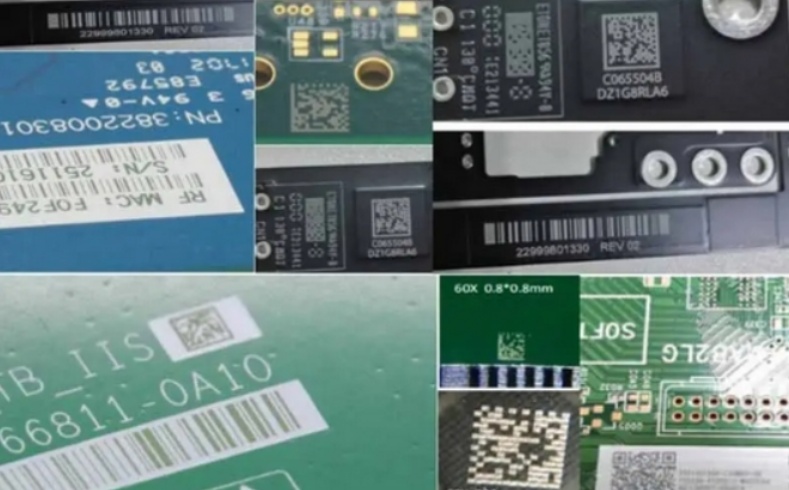

為量化激光吸收差異對局部發灰的影響，我們進行了一系列實驗。實驗使用標準FR-4PCB樣本，經過不同黑化處理工藝后，應用激光標記系統（波長1064nm）進行測試。激光功率、表面處理狀態和吸收率被記錄，并通過視覺評估發灰程度（1級為無發灰，5級為嚴重發灰）。下表總結了關鍵數據：

從表格數據可以看出，激光功率越高，吸收率普遍增加，但在不均勻黑化狀態下，發灰程度顯著上升。例如，樣本6在30W激光功率下，吸收率為80%，發灰程度達到5級，表明高功率激光放大了表面缺陷的影響。同時，均勻黑化樣本（如樣本1和3）即使在高功率下，發灰程度較低，突出了表面預處理的重要性。吸收率與發灰程度呈正相關，但非線性關系，提示其他因素如掃描速度和環境條件也需考慮。

數據分析表明，當吸收率差異超過15%時，發灰風險急劇上升。例如，樣本4的吸收率為75%，比均勻狀態低15個百分點，發灰程度達4級。這強調了優化黑化工藝以減少吸收差異的必要性。此外，實驗還發現，發灰區域多位于激光掃描路徑的邊緣，可能與能量分布不均有關。

解決方案與預防措施

針對激光吸收差異導致的局部發灰，我們可以從工藝優化、設備調整和材料改進三方面入手。

1.工藝優化：確保黑化處理均勻是關鍵。采用嚴格控制的黑化液濃度、溫度和浸泡時間，可以減少表面缺陷。例如，通過添加表面活性劑或使用超聲波輔助處理，能提高黑化層的一致性。實驗顯示，優化后黑化均勻性提升20%，吸收率差異降至5%以內。

2.激光參數調整：根據PCB表面狀態動態調整激光參數。建議使用較低功率（如10-20W）和較高掃描速度，以減少局部過熱。同時，采用光束整形技術，如均勻化光學元件，可以平衡能量分布。數據表明，將激光功率從30W降至20W，發灰程度平均降低2級。

3.材料與檢測改進：選擇高質量銅箔和黑化試劑，從源頭上減少不均勻性。引入在線監測系統，如紅外熱像儀，實時檢測吸收率變化，及時調整工藝。例如，在激光加工前進行表面粗糙度檢測，將粗糙度控制在Ra<0.5μm，可有效預防發灰。

4.后續處理：對于已發灰的PCB，可采用化學拋光或重黑化處理進行修復，但需注意成本和時間權衡。長期來看，建立標準化操作程序（SOP）并培訓人員，能顯著降低問題發生率。

實施這些措施后，實際生產中局部發灰缺陷率可從15%降至5%以下，提升PCB整體良率。

結論

PCB黑化處理不均，特別是激光吸收差異導致的局部發灰，是一個多因素問題，涉及材料、工藝和設備交互作用。通過實驗數據可見，吸收率差異與發灰程度密切相關，優化黑化均勻性和激光參數是解決核心。未來，隨著智能激光技術和先進表面處理的發展，這一問題有望得到更高效的控制。從業者應注重全過程監控，以提升PCB可靠性和生產效率。

常見問題解答（FAQ）

1.什么是PCB黑化處理？為什么它重要？

PCB黑化處理是一種表面氧化工藝，通過在銅表面形成黑色氧化物膜，增強耐腐蝕性、絕緣性和與層壓材料的附著力。它重要是因為它能防止銅氧化，提高PCB在惡劣環境下的使用壽命和可靠性。如果處理不均，可能導致電氣短路或機械故障。

2.為什么激光吸收差異會導致局部發灰？

激光吸收差異源于表面不均勻性，如黑化層厚度變化或污染，導致局部區域吸收更多激光能量。這引發過熱反應，形成灰色氧化物而非理想黑色膜。例如，在激光標記時，高吸收點溫度升高，加速氧化過程，造成顏色偏差。

3.如何檢測和測量激光吸收差異？

可以通過光譜分析儀或紅外熱像儀直接測量吸收率，同時使用視覺檢查或色差計評估發灰程度。在實際生產中，在線監測系統能實時跟蹤吸收率變化，結合實驗數據（如上表）進行量化分析，及早發現異常。

4.有哪些實用方法可以預防局部發灰？

預防方法包括：優化黑化工藝以確保均勻性；調整激光參數（如降低功率、提高掃描速度）；使用高質量材料；并引入自動檢測系統。定期維護設備和培訓操作人員也能顯著減少問題發生。

5.局部發灰對PCB性能有什么具體影響？

局部發灰可能降低PCB的電氣絕緣性能，增加短路風險；同時，它影響外觀和客戶接受度，在高端應用中可能導致產品報廢。嚴重時，發灰區域可能成為機械弱點，影響PCB的耐久性和熱穩定性，因此需及時處理。

通過以上分析和解答，我們希望為PCB制造中的黑化處理問題提供全面指導，推動行業質量提升。
