焊接速度與功率匹配技巧詳解

焊接是現(xiàn)代制造業(yè)和維修領(lǐng)域的關(guān)鍵技術(shù)之一，廣泛應(yīng)用于建筑、汽車、航空航天等行業(yè)。焊接質(zhì)量直接影響到工件的強度、耐久性和安全性。在焊接過程中，焊接速度和功率是兩個核心參數(shù)，它們的匹配程度對焊接效果起著決定性作用。如果速度過快或功率過低，可能導(dǎo)致焊縫未熔合、氣孔等缺陷；反之，如果速度過慢或功率過高，則可能引起燒穿、變形或熱影響區(qū)擴大等問題。因此，掌握焊接速度與功率的匹配技巧，對于提高焊接效率、保證質(zhì)量至關(guān)重要。

本文將詳細(xì)解析焊接速度與功率的匹配原則、影響因素、實用技巧，并結(jié)合實際應(yīng)用場景進行說明，最后附上常見問題解答，幫助讀者更好地理解和應(yīng)用。

一、焊接速度與功率的基本概念

焊接速度指的是焊槍或焊條在工件上移動的速率，通常以厘米/分鐘（cm/min）或米/小時（m/h）為單位。它直接影響熱輸入量和焊縫成形：速度過快可能導(dǎo)致熱量不足，焊縫淺而窄；速度過慢則可能造成熱量積聚，焊縫寬而深，甚至引發(fā)工件變形。

焊接功率通常指焊接設(shè)備輸出的能量，在電弧焊中常以電流（安培，A）和電壓（伏特，V）的乘積表示，單位為瓦特（W）。功率決定了熱量的強度：功率過高可能燒穿工件，功率過低則無法實現(xiàn)充分熔合。

匹配原則：焊接速度與功率需協(xié)同調(diào)整，以確保熱輸入量適中。熱輸入量（Q）的計算公式為：Q=(電流×電壓×60)/焊接速度（單位：J/cm）。理想匹配下，焊縫應(yīng)均勻、無缺陷，且效率高。例如，在厚板焊接中，需較高功率和較慢速度以保證熔深；而在薄板焊接中，則需較低功率和較快速度以防止燒穿。

二、影響焊接速度與功率匹配的關(guān)鍵因素

1.材料類型與厚度：不同材料（如鋼、鋁、不銹鋼）的導(dǎo)熱性和熔點不同。例如，鋁的導(dǎo)熱性好，需更高功率和較快速度；鋼材則相對容易控制。工件厚度越大，所需功率越高，速度需相應(yīng)減慢以確保熔透。例如，焊接5mm厚鋼板時，可能需電流150A、電壓25V，速度30cm/min；而焊接2mm薄板時，電流可能降至80A，速度提升至50cm/min。

2.焊接方法：常見方法如手工電弧焊（SMAW）、氣體保護焊（GMAW/MIG）、鎢極氬弧焊（GTAW/TIG）等，對速度與功率的要求各異。MIG焊通常功率較高，速度較快，適用于自動化生產(chǎn)；TIG焊則功率精確，速度較慢，適合精細(xì)工件。

3.焊縫類型與位置：平焊、立焊、橫焊或仰焊等位置會影響熱流動和熔池控制。立焊時，重力易使熔池下墜，需降低功率和提高速度；平焊則更靈活，可調(diào)整范圍大。

4.環(huán)境條件：環(huán)境溫度、濕度和通風(fēng)可能影響散熱和電弧穩(wěn)定性。在低溫環(huán)境中，焊接需稍高功率以補償熱量損失；高溫環(huán)境下則需防止過熱。

5.操作者經(jīng)驗：熟練的操作員能根據(jù)熔池形態(tài)和聲音實時調(diào)整參數(shù)，而新手可能依賴設(shè)備預(yù)設(shè)值，導(dǎo)致匹配不當(dāng)。

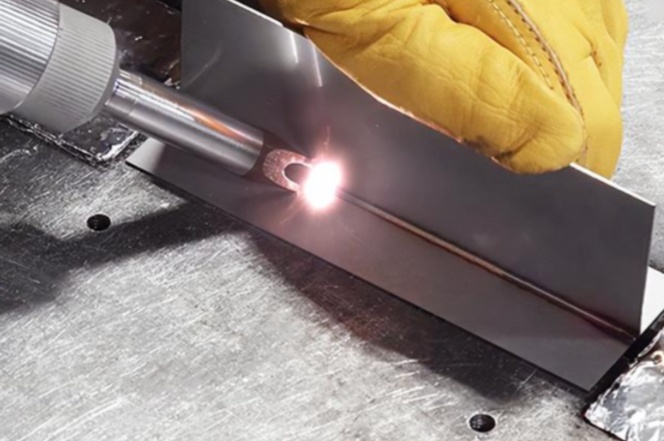

三、焊接速度與功率匹配的實用技巧

1.初步測試與調(diào)整：在正式焊接前，進行試焊或使用模擬軟件。選擇一塊與工件相同的材料，設(shè)置初始參數(shù)（如參考設(shè)備手冊或經(jīng)驗值），然后觀察焊縫成形。如果焊縫過淺或未熔合，可提高功率或降低速度；如果燒穿或變形，則降低功率或提高速度。記錄最佳參數(shù)，建立個人數(shù)據(jù)庫。

2.動態(tài)監(jiān)控與反饋：利用現(xiàn)代焊接設(shè)備的數(shù)字顯示和傳感器，實時監(jiān)控電流、電壓和速度。例如，在自動化焊接中，可安裝視覺系統(tǒng)檢測熔池，自動調(diào)整參數(shù)。手工焊接時，注意電弧聲音和火花：穩(wěn)定嘶嘶聲表示匹配良好，爆裂聲可能提示功率過高或速度過慢。

3.熱輸入控制：根據(jù)材料的熱敏感性調(diào)整熱輸入。對熱敏感材料（如不銹鋼），需限制熱輸入以防止晶間腐蝕，可采用脈沖焊接技術(shù)，交替高低功率，實現(xiàn)高速低熱輸入。

4.分層與多道焊接：對于厚工件，采用多層焊接，每層使用較低功率和適中速度，避免單道過熱。例如，第一層使用高功率確保熔深，后續(xù)層降低功率并提高速度以減少累積熱量。

5.工具輔助：使用焊接計算器或手機APP輸入材料、厚度和方法，獲取推薦參數(shù)。同時，保持焊槍清潔和電極鋒利，以減少能量損失。

6.安全與效率平衡：在追求高速焊接時，確保功率足夠以避免缺陷；在高質(zhì)量要求下，適當(dāng)犧牲速度以提升穩(wěn)定性。例如，在管道焊接中，為保障密封性，常采用較慢速度和中等功率。

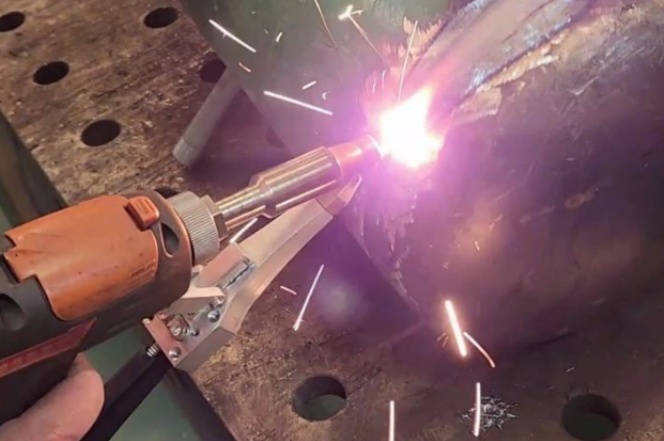

四、實際應(yīng)用場景舉例

-汽車制造：在車身薄板焊接中，使用MIG焊，功率設(shè)置80-120A，速度40-60cm/min，以實現(xiàn)快速、均勻的焊縫，避免變形。

-建筑鋼結(jié)構(gòu)：焊接厚梁時，采用手工電弧焊，功率150-200A，速度20-30cm/min，確保熔透和強度。

-航空航天：對鈦合金部件進行TIG焊，功率精確控制（100-150A），速度慢至10-20cm/min，以保證無缺陷和高溫性能。

-維修作業(yè)：在野外維修管道時，根據(jù)壁厚調(diào)整參數(shù)，例如中厚管使用120A、25V，速度25cm/min，并隨時觀察環(huán)境變化。

通過以上技巧，焊接人員可優(yōu)化過程，減少返工，提高生產(chǎn)效率?？傊?，焊接速度與功率的匹配是一個動態(tài)平衡過程，需結(jié)合理論知識和實踐經(jīng)驗不斷調(diào)整。

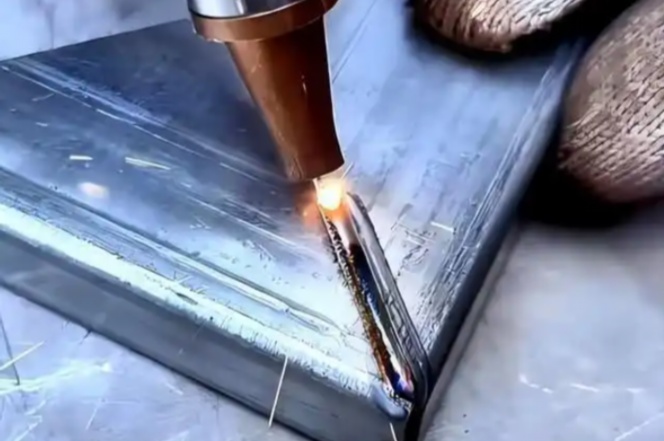

FAQ（常見問題解答）

1.問：焊接時速度過快會導(dǎo)致什么問題？如何調(diào)整？

答：速度過快可能導(dǎo)致焊縫未熔合、氣孔或焊縫過窄，因為熱量輸入不足，金屬無法充分熔化。調(diào)整方法是降低焊接速度或適當(dāng)提高功率（如增加電流）。例如，如果原速度50cm/min出現(xiàn)未熔合，可降至30cm/min并觀察改善。

2.問：功率過高是否一定有害？在什么情況下需要高功率？

答：功率過高通常有害，可能引起燒穿、變形或熱影響區(qū)擴大，降低工件強度。但在特定情況下需要高功率，如焊接厚板、高導(dǎo)熱材料（如鋁）或進行深熔焊時。此時，需配合較慢速度和多道焊接，以控制熱輸入。

3.問：如何根據(jù)焊縫外觀判斷速度與功率是否匹配？

答：匹配良好時，焊縫均勻、平滑，無咬邊、氣孔或燒穿痕跡。如果焊縫凸起、過窄，可能速度過快或功率過低；如果焊縫凹陷、過寬或有燒穿，可能速度過慢或功率過高。實時觀察熔池：圓形且穩(wěn)定表示匹配佳，橢圓形或波動則需調(diào)整。

4.問：在不同焊接位置（如立焊vs平焊），速度與功率匹配有何不同？

答：是的，位置影響重大。立焊時，重力易使熔池下墜，需降低功率（減少熱量）和提高速度（如比平焊快10-20%），以快速凝固；平焊則更穩(wěn)定，可使用較高功率和中等速度。例如，平焊用150A、30cm/min，立焊可能需130A、40cm/min。

5.問：自動化焊接中，如何實現(xiàn)速度與功率的自動匹配？

答：自動化焊接通過傳感器和控制系統(tǒng)實現(xiàn)匹配，例如使用激光跟蹤或視覺檢測熔池狀態(tài)，實時調(diào)整電流、電壓和移動速度。編程時，可預(yù)設(shè)參數(shù)曲線，根據(jù)工件厚度和材料變化自動優(yōu)化。這提高了精度和一致性，減少人為誤差。

通過掌握這些技巧和解答常見問題，焊接操作者能更有效地優(yōu)化過程，提升質(zhì)量和效率。實踐中，建議多進行測試和培訓(xùn)，以積累經(jīng)驗。
