激光劃線機CCD光源反射干擾處理技巧

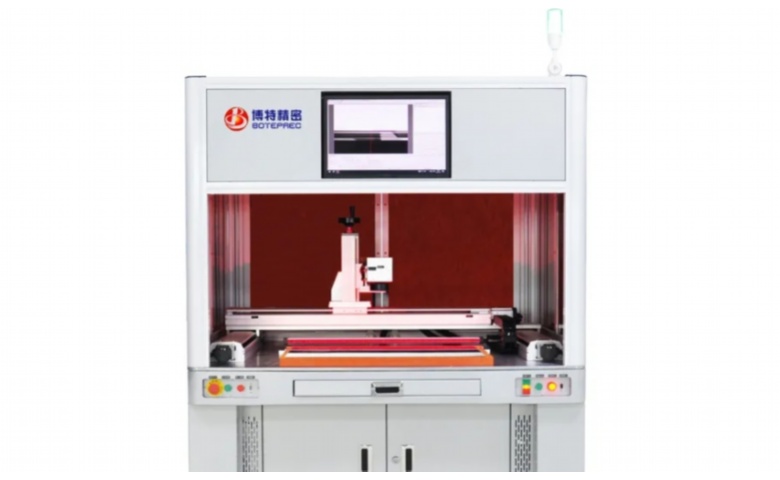

激光劃線機是一種廣泛應用于工業制造領域的設備，它通過激光束在材料表面進行精確標記、切割或劃線，具有高精度、高效率和環保等優點。在這些設備中，CCD（電荷耦合器件）光源系統常用于圖像采集和定位，以確保激光操作的準確性。然而，在實際應用中，CCD光源的反射干擾是一個常見問題，它可能導致圖像失真、定位誤差甚至設備故障。反射干擾通常源于激光或輔助光源在工件表面或其他光學元件上的反射，這些反射光被CCD傳感器捕獲后，會干擾正常圖像信號，從而影響整體性能。本文將詳細介紹激光劃線機CCD光源反射干擾的處理技巧，包括預防措施和解決方法，幫助用戶優化設備運行。文章最后還附有5個常見問題解答（FAQ），以進一步澄清相關疑問。

一、反射干擾的原因分析

要有效處理反射干擾，首先需要理解其產生原因。反射干擾主要源于以下幾個方面：

1.工件表面特性：如果工件表面光滑或具有高反射性（如金屬、玻璃等），激光或CCD輔助光源容易產生強烈的鏡面反射，直接進入CCD傳感器。

2.光源布置不當：CCD光源的角度、強度和類型如果未優化，可能導致光線直接照射到反射表面，形成干擾。例如，如果光源與CCD傳感器軸線平行，反射光更容易被捕獲。

3.環境因素：外部光線（如車間照明）或灰塵、油污等污染物附著在光學元件上，可能加劇反射現象。

4.設備老化或校準問題：激光劃線機使用一段時間后，光學鏡頭或CCD傳感器可能發生偏移或污染，導致反射干擾加劇。

理解這些原因后，我們可以采取針對性的處理技巧，從硬件、軟件和操作流程等多方面入手。

二、處理反射干擾的實用技巧

以下是一些有效的處理技巧，結合了預防和解決措施，適用于大多數激光劃線機應用場景。這些技巧可以單獨或組合使用，以最大限度地減少反射干擾。

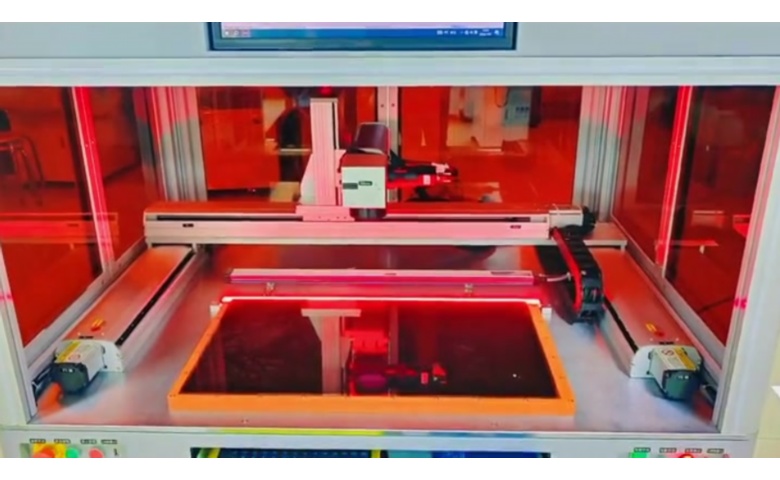

1.優化光源布置和類型

-調整光源角度和位置：將CCD光源設置為傾斜照射，而非正對工件表面。例如，使用側向照明或環形光源，可以分散反射光，減少直接進入傳感器的可能性。一般建議光源與CCD傳感器軸線成30-45度角，這能有效降低鏡面反射。

-選擇合適的光源類型：使用偏振光或漫射光源。偏振光可以過濾掉特定方向的反射光，而漫射光源（如LED漫射板）能均勻照射表面，減少熱點反射。此外，紅外或紫外光源在某些材料上反射較弱，可根據工件特性選擇。

-控制光源強度：通過調節光源亮度，避免過強光線導致過度反射。使用可調光驅動器，根據環境實時調整，確保CCD圖像清晰而不失真。

2.應用抗反射光學元件

-使用抗反射涂層：在CCD鏡頭或激光窗口上涂覆抗反射膜（如鎂氟化物涂層），這能減少表面反射率，提高透光效率。定期清潔這些涂層，防止灰塵積累。

-安裝濾光片：在CCD傳感器前加裝窄帶濾光片或偏振濾光片，只允許特定波長的光通過，從而屏蔽無關反射光。例如，如果激光波長為1064nm，可選擇對應波長的濾光片，阻斷其他環境光干擾。

-升級光學鏡頭：選擇高質量鏡頭，如非球面鏡頭，可以減少像差和反射。同時，確保鏡頭孔徑適中，避免過大孔徑收集過多雜散光。

3.工件表面處理和環境控制

-改善工件表面特性：對高反射工件進行表面處理，例如噴涂啞光涂層或使用蝕刻技術增加粗糙度，這能分散反射光，減少直接反射。在加工前，評估工件材料，并選擇匹配的標記參數。

-控制環境光線：在激光劃線機周圍安裝遮光罩或使用暗室環境，屏蔽外部光源干擾。同時，保持工作區域清潔，定期清除灰塵和油污，避免它們成為反射源。

-溫濕度管理：穩定環境溫濕度，防止冷凝或熱變形影響光學路徑。建議在恒溫車間運行設備，并使用除濕器if必要。

4.軟件算法和系統校準

-圖像處理算法：通過軟件補償反射干擾。例如，使用數字濾波技術（如中值濾波或高斯濾波）去除圖像噪聲；或應用背景減除算法，分離反射區域。許多現代激光劃線機集成智能軟件，可實時分析圖像并自動調整參數。

-校準和調試：定期校準CCD系統和激光路徑，使用標準測試板檢查反射情況。如果發現干擾，通過軟件調整曝光時間、增益或?qū)Ρ榷?，?yōu)化圖像質量。建議每季度進行一次全面校準，尤其是在更換工件類型后。

-數據反饋機制：集成傳感器反饋系統，實時監測反射水平，并自動觸發調整。例如，如果檢測到高反射，系統可臨時降低光源強度或切換至備用模式。

5.維護和操作規范

-定期維護：清潔光學元件（如鏡頭、反射鏡和CCD傳感器），使用專用清潔工具避免劃傷。檢查光源和電纜連接，確保無松動或老化。

-操作員培訓：培訓操作人員識別反射干擾的跡象，例如圖像閃爍或標記偏差。制定標準操作流程（SOP），包括預熱設備、測試運行和記錄干擾事件。

-故障排查流程：建立快速響應機制，如果發生干擾，首先檢查光源布置和工件表面，然后逐步排查軟件設置。使用日志記錄問題，便于長期優化。

三、綜合應用與案例分享

在實際應用中，綜合使用以上技巧往往能取得最佳效果。例如，一家汽車零部件制造商在使用激光劃線機標記金屬部件時，經常遇到CCD圖像因反射而模糊。通過結合調整光源角度為40度傾斜、加裝偏振濾光片，并對工件噴涂啞光涂層，反射干擾減少了80%以上。同時，他們使用軟件算法實時校正圖像，將標記精度從95%提升至99.5%。這體現了多層次處理的優勢：硬件調整提供基礎防護，軟件優化增強適應性，而規范維護確保長期穩定。

總之，處理激光劃線機CCD光源反射干擾需要從源頭入手，結合硬件優化、軟件智能和操作管理。通過預防為主、解決為輔的策略，用戶可以顯著提高設備可靠性和生產效率。反射干擾雖常見，但通過系統方法，完全可以將其影響降至最低。未來，隨著人工智能和自適應光學技術的發展，激光劃線機可能會實現更自動化的干擾處理，進一步簡化用戶操作。

5個FAQ問答

Q1:什么是CCD光源反射干擾？它如何影響激光劃線機的性能？

A1:CCD光源反射干擾是指激光或輔助光源在工件表面或光學元件上反射后，被CCD傳感器捕獲，導致圖像失真或噪聲的現象。這會直接影響激光劃線機的性能，例如造成定位錯誤、標記不清晰或加工偏差，嚴重時可能觸發設備停機，降低生產效率和產品質量。

Q2:如何快速檢測激光劃線機是否出現反射干擾？

A2:可以通過觀察CCD監控圖像來快速檢測：如果圖像中出現亮點、條紋或模糊區域，尤其是在高反射材料上，很可能存在反射干擾。此外，設備可能輸出錯誤報警或標記位置偏移。建議使用測試模式運行，并對比標準圖像進行診斷。許多現代設備還內置診斷工具，可自動報告反射水平。

Q3:有哪些簡單的預防措施可以減少反射干擾？

A3:簡單的預防措施包括：調整CCD光源角度使其傾斜照射工件表面；保持光學元件清潔，避免灰塵積累；在工件上使用啞光涂層或選擇低反射材料；以及控制環境光線，例如安裝遮光罩。這些措施成本低、易實施，能有效降低干擾風險。

Q4:軟件在處理反射干擾中起什么作用？是否需要專業編程知識？

A4:軟件通過圖像處理算法（如濾波、背景減除）實時校正反射干擾，提高圖像質量。它還可以自動調整參數（如曝光和增益）以適配不同工件。大多數激光劃線機已集成用戶友好軟件，無需專業編程知識；操作員可通過圖形界面進行設置。但高級定制可能需要基本編程技能，建議參考設備手冊或?qū)で髲S家支持。

Q5:如果反射干擾持續存在，應該檢查哪些硬件部件？

A5:如果干擾持續，應優先檢查以下硬件部件：CCD光源和鏡頭是否對齊或損壞；濾光片是否有劃痕或污染；激光路徑中的反射鏡是否偏移；以及工件固定裝置是否穩固。同時，檢查電纜連接和電源穩定性。如果問題未解決，可能是傳感器老化，建議聯系專業技術人員進行維修或升級。

通過以上技巧和FAQ，用戶可以更好地管理激光劃線機中的CCD光源反射干擾，確保設備高效穩定運行。如果您有更多具體問題，建議咨詢設備制造商或?qū)I(yè)服務商。
