激光劃線CCD誤差疊加的計算與補償

激光劃線CCD誤差疊加的計算與補償

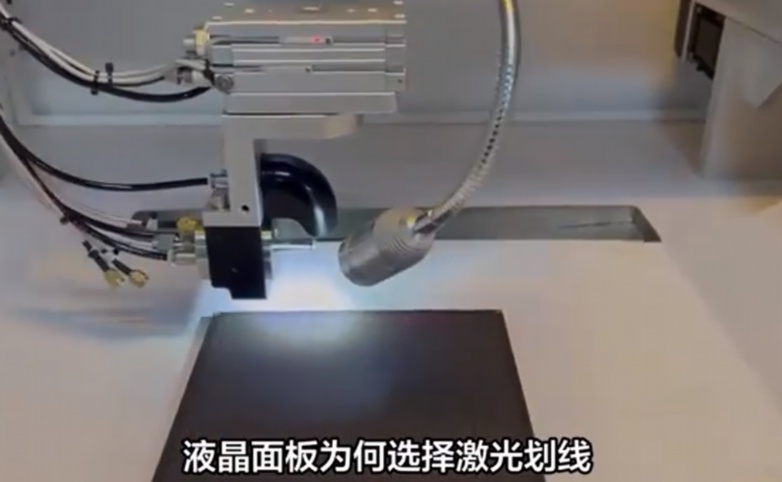

激光劃線系統廣泛應用于高精度制造領域，如半導體加工、印刷電路板（PCB）制造和精密機械加工中，它通過激光束在材料表面進行精確劃線或標記。CCD（電荷耦合器件）作為圖像傳感器，負責檢測和定位激光劃線的位置，以確保加工精度。然而，在實際應用中，多種誤差源會疊加，導致系統整體精度下降。誤差疊加是指來自激光源、光學系統、CCD傳感器以及環境因素等的獨立誤差在測量過程中累積，形成總誤差。這種疊加如果不加以計算和補償，可能導致劃線偏差、產品質量下降甚至生產失敗。因此，理解誤差疊加的計算方法并實施有效的補償策略，對于提升激光劃線系統的可靠性和精度至關重要。本文將系統介紹誤差疊加的來源、計算方法以及補償技術，幫助從業者優化系統性能。

誤差來源分析

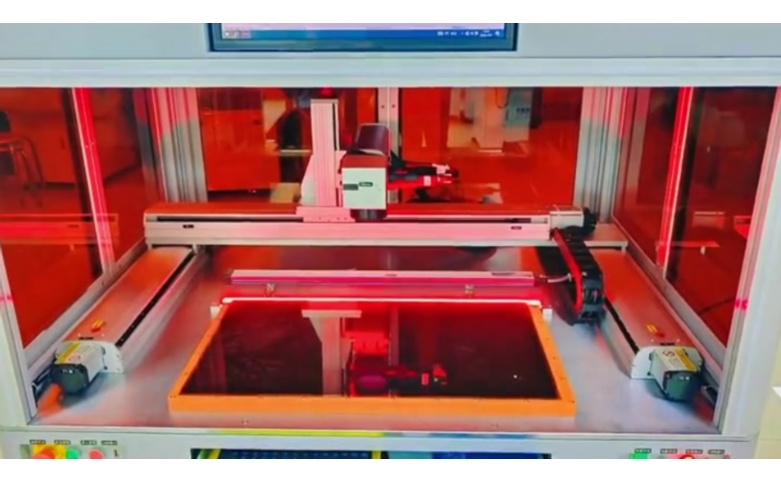

激光劃線CCD系統的誤差疊加主要源于多個獨立因素。首先，激光源本身可能存在誤差，例如激光波長的不穩定性、功率波動或光束發散角變化，這些都會影響劃線的位置和形狀。其次，光學系統誤差包括透鏡畸變、反射鏡偏差以及光路對齊不精確，這些因素會導致激光束在傳輸過程中發生偏移。第三，CCD傳感器引入的誤差，如像素分辨率限制、圖像噪聲、采樣誤差和響應非線性，這些會影響位置檢測的準確性。例如，CCD的像素尺寸決定了最小可分辨距離，如果像素過大，可能無法捕捉細微的劃線偏差。此外，環境因素如溫度變化、振動和濕度波動也會導致系統誤差，例如熱膨脹可能改變光學元件的相對位置。所有這些誤差源在系統中相互作用，通過疊加效應放大總誤差。通常，這些誤差可以分為隨機誤差和系統誤差：隨機誤差如噪聲，具有統計特性；系統誤差如校準偏差，則更易通過建模補償。識別這些來源是計算和補償誤差的第一步，有助于針對性地優化系統設計。

誤差疊加的計算方法

誤差疊加的計算基于誤差傳播理論，其核心是將多個獨立誤差源的貢獻合并為總誤差。假設各誤差源相互獨立，總誤差通常通過方差疊加原理計算。例如，在激光劃線CCD系統中，總位置誤差δ_total可以表示為各分項誤差的平方和開根號：δ_total=√(δ_l2+δ_o2+δ_c2+δ_e2)，其中δ_l代表激光誤差，δ_o代表光學誤差，δ_c代表CCD誤差，δ_e代表環境誤差。這種方法是基于統計學中的獨立隨機變量方差可加性，適用于隨機誤差的疊加。

對于更復雜的系統，誤差疊加計算可能需要考慮相關性。例如，如果激光和CCD誤差之間存在相關性（如溫度同時影響兩者），則需使用協方差矩陣進行建模：δ_total2=Σδ_i2+2Σρ_ijδ_iδ_j，其中ρ_ij是誤差源i和j的相關系數。在實際應用中，可以通過實驗數據擬合這些參數。例如，通過重復測量標準參考物的位置，計算各誤差源的標準偏差，然后應用上述公式。此外，蒙特卡洛模擬是一種常用工具，它通過隨機抽樣模擬各誤差源的分布，從而估計總誤差的概率分布。計算誤差疊加時，還需注意單位一致性和誤差類型的區分（如絕對誤差與相對誤差）。通過量化誤差疊加，系統設計者可以識別關鍵誤差源，并優先處理那些對總誤差貢獻最大的因素，從而為補償策略提供依據。

誤差補償策略

誤差補償旨在通過技術手段減少或消除誤差疊加的影響，提升激光劃線系統的精度。補償策略可分為硬件補償和軟件補償兩大類。

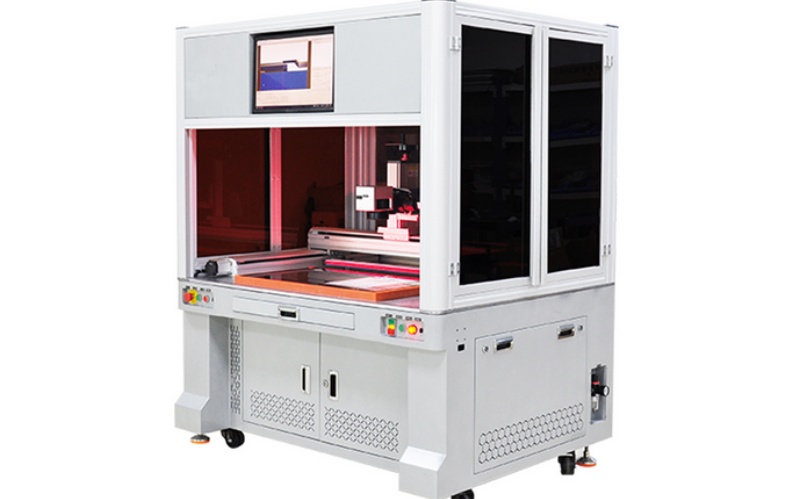

硬件補償側重于改進系統組件和設計。例如，選擇高穩定性的激光源和精密光學元件可以減少初始誤差；使用高分辨率CCD傳感器（如像素尺寸更小的型號）能降低采樣誤差；此外，引入主動溫控系統和減振裝置可以mitigating環境誤差。在系統集成時，通過精確校準光路和對齊組件，可以糾正系統誤差。例如，使用標準網格板進行定期校準，確保激光和CCD的坐標匹配。

軟件補償則依賴于算法和數據處理。常見的軟件方法包括圖像處理算法，如去畸變校正（使用多項式模型修正透鏡畸變）、濾波技術（如中值濾波減少CCD噪聲）以及實時反饋控制。在計算誤差疊加后，可以應用補償算法，例如通過查找表或機器學習模型預測誤差并調整劃線位置。另外，多傳感器融合技術，如結合CCD與激光干涉儀數據，可以提高位置檢測的魯棒性。實時補償系統通過連續監控誤差參數（如溫度或振動），動態調整加工參數，實現自適應控制。實踐證明，綜合硬件和軟件補償可以將總誤差降低到可接受水平，例如在半導體行業中，通過補償可將劃線精度提升至微米級。

結論

激光劃線CCD系統中的誤差疊加是一個復雜但可管理的問題，它源于激光、光學、CCD和環境等多方面因素。通過誤差傳播理論計算總誤差，并結合硬件與軟件補償策略，可以有效提升系統精度。計算誤差疊加有助于識別關鍵風險點，而補償措施則能實現實時糾正，確保生產質量。隨著技術的發展，智能算法和高精度傳感器的應用將進一步優化誤差管理。從業者應重視定期校準和系統維護，以最小化誤差疊加的影響，推動高精度制造領域的進步。

FAQ（常見問題解答）

1.什么是激光劃線CCD系統的誤差疊加？

誤差疊加是指激光劃線系統中，來自激光源、光學組件、CCD傳感器和環境因素的獨立誤差在測量過程中累積，形成總誤差的現象。例如，激光波長波動和CCD像素誤差可能同時作用，導致劃線位置偏差放大。這種疊加會降低系統精度，需要通過計算和補償來管理。

2.如何計算誤差疊加？

計算誤差疊加通常使用誤差傳播理論，假設各誤差源獨立時，總誤差為各分項誤差的平方和開根號，即δ_total=√(Σδ_i2)。如果誤差相關，則需引入?yún)f(xié)方差項。實際應用中，可通過實驗測量各誤差的標準偏差，或使用蒙特卡洛模擬進行估計，以量化總誤差分布。

3.常見的補償方法有哪些？

常見補償方法包括硬件補償（如使用高精度組件、溫控系統和校準光路）和軟件補償（如圖像去畸變、濾波算法和實時反饋控制）。例如，通過CCD圖像處理軟件應用校正模型，可以動態調整劃線位置，減少環境振動引起的誤差。

4.誤差疊加對生產有什么影響？

誤差疊加可能導致激光劃線位置不準確，引發產品缺陷、良率下降和生產成本增加。在精密制造中，如半導體加工，微米級誤差就可能造成電路短路或功能失效，因此必須通過補償控制誤差在允許范圍內。

5.如何選擇適合的CCD分辨率以減少誤差？

選擇CCD分辨率時，需考慮系統精度要求和誤差預算。較高分辨率（如更小像素尺寸）可以降低采樣誤差，但可能增加成本和噪聲。建議根據劃線最小特征尺寸確定分辨率，例如，如果要求精度為1微米，則像素尺寸應小于0.5微米，并結合誤差計算優化選擇。
