激光劃線機劃線軌跡編程技巧與路徑優化

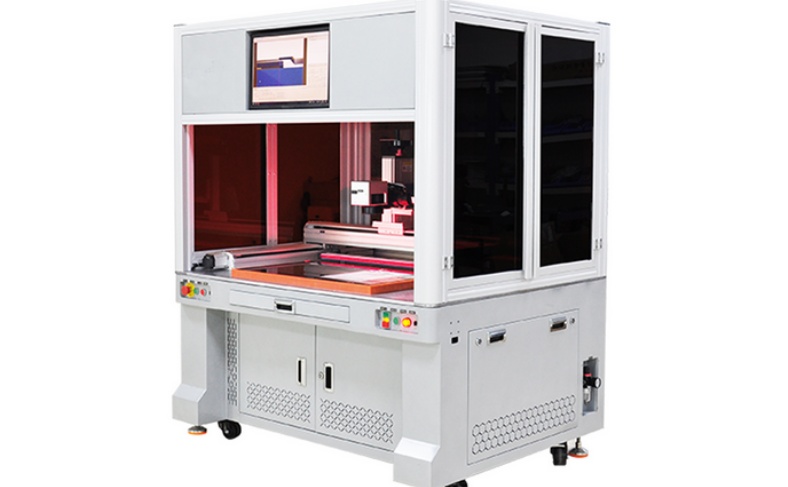

激光劃線機是一種高精度工業設備，廣泛應用于電子制造、汽車零部件、醫療器械和廣告標識等領域，通過激光束在材料表面進行標記、切割或劃線。其核心優勢在于非接觸式加工，能夠?qū)崿F(xiàn)微米級精度，但操作效率和質量高度依賴于軌跡編程和路徑優化。編程技巧決定了劃線的準確性和一致性，而路徑優化則直接影響加工時間、設備壽命和成本。

本文將系統介紹激光劃線機劃線軌跡的編程技巧與路徑優化方法，幫助用戶從基礎到進階提升操作水平。

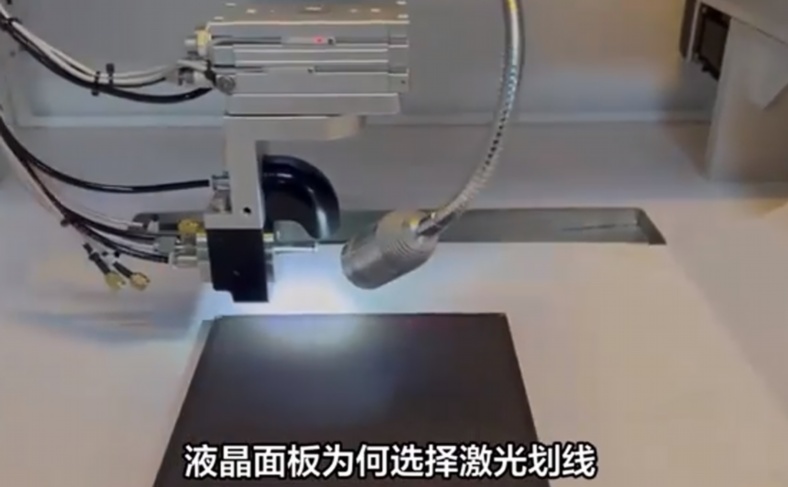

一、劃線軌跡編程技巧

軌跡編程是激光劃線機操作的基礎，涉及軟件設置、參數調整和軌跡設計。合理的編程不僅能避免常見錯誤，還能提高加工質量。以下是關鍵編程技巧：

1.選擇合適的軟件工具

激光劃線機通常依賴專業軟件進行編程，如AutoCAD、CorelDRAW或?qū)Ｓ肅AM軟件（如LaserCut、RDWorks）。這些軟件支持矢量圖形導入，避免像素化導致的劃線失真。初學者應優先學習軟件的基本操作，例如導入DXF或AI格式文件，并熟悉圖層管理功能，以便區分不同劃線區域。高級用戶可結合宏命令或腳本自動化重復任務，例如批量處理多個圖形，節省編程時間。

2.優化參數設置

激光參數包括功率、速度、頻率和脈沖寬度，這些需根據材料特性調整。例如，針對金屬材料，通常需要較高功率（50-100W）和較低速度，以確保劃線深度；而對于塑料或木材，功率可降至10-30W，速度適當提高以避免燒焦。頻率設置影響劃線連續性，高頻率適用于精細圖案，低頻率則用于粗線條。建議通過試切測試確定最佳參數，并記錄成模板供后續使用。

3.軌跡設計與規劃

軌跡設計應從簡單幾何形狀入手，逐步擴展到復雜圖形。使用軟件中的“偏移”功能設置安全距離，防止過切或未切。對于曲線和圓弧，確保節點平滑，避免急轉彎導致劃線抖動。此外，編程時需考慮材料的熱影響區，通過分段劃線或間歇操作減少熱累積。例如，在劃線長直線時，可插入暫停點讓材料冷卻，提升劃線質量。

4.錯誤預防與模擬測試

常見編程錯誤包括坐標偏移、碰撞風險和參數不匹配。為避免這些問題，編程前需校準機器原點，并設置軟限位防止超程。利用軟件的模擬功能預覽劃線軌跡，檢查是否有重疊或遺漏部分。對于大批量生產，建議先在小樣上進行試運行，驗證軌跡無誤后再投入正式加工。

5.集成自動化功能

現代激光劃線機支持PLC或外部接口集成，實現與生產線的同步。例如，通過傳感器觸發劃線程序，或使用數據庫動態加載圖形數據。這不僅能減少人工干預，還能提高整體生產效率。編程時，注意設置異常處理機制，如激光故障自動停機，確保操作安全。

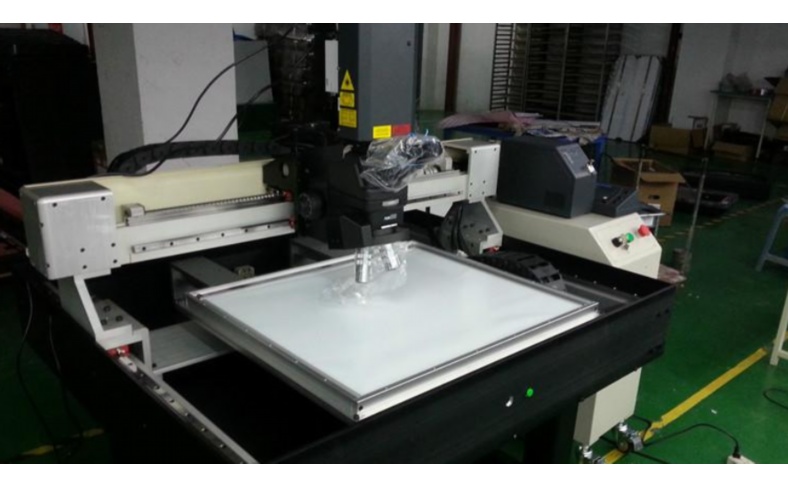

二、路徑優化方法

路徑優化旨在減少加工時間、降低能耗并延長設備壽命。通過科學規劃移動路徑，可以顯著提升激光劃線機的整體性能。以下是常用優化方法：

1.應用最短路徑算法

路徑優化可類比旅行商問題（TSP），目標是找到覆蓋所有劃線點的最短路徑。軟件中常集成算法如Dijkstra或A，自動計算最優順序。例如，對于多個獨立圖形，優化算法會優先處理相鄰區域，減少空行程。用戶可通過設置“起點”和“終點”參數引導路徑規劃，避免不必要的回溯。

2.減少空行程和重復移動

空行程指激光頭在不劃線時的移動，占總時間的20-40%。優化方法包括：將相似圖形分組處理，例如先劃所有圓形再劃方形；調整加工順序，使激光頭沿單一方向移動；使用“跳轉”功能快速跨越空白區域。此外，優化加速度和減速度參數，平滑過渡不同線段，可減少機械磨損。

3.動態參數調整

針對材料不均勻或環境變化，路徑優化可結合實時傳感器數據。例如，通過視覺系統檢測材料位置，動態校正軌跡偏移；或根據溫度變化調整激光功率。這種自適應優化能提高劃線一致性，尤其適用于高精度應用。

4.批量處理與模塊化設計

對于重復性任務，將劃線路徑模塊化存儲為模板，便于快速調用。例如，在電子PCB板劃線中，將標準電路圖案保存為庫文件，加工時直接組合使用。同時，批量處理多個工件時，優化夾具布局，使激光頭一次覆蓋多個區域，減少設置時間。

5.模擬與迭代測試

路徑優化不是一蹴而就的，需通過模擬軟件（如CNC模擬器）驗證效果。分析模擬報告中的時間、距離和能耗數據，迭代調整路徑。例如，如果發現某段路徑頻繁加速，可重新規劃為勻速運動。實際應用中，定期記錄優化數據，形成最佳實踐數據庫。

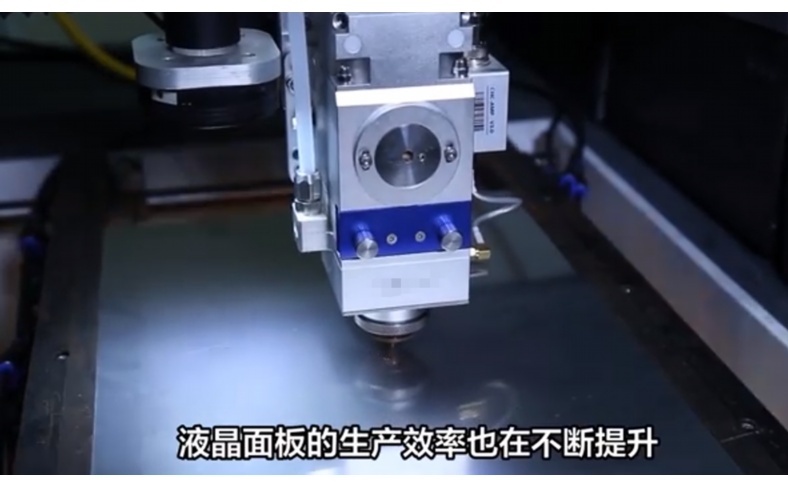

結論

激光劃線機的劃線軌跡編程和路徑優化是提升加工效率和質量的關鍵。通過掌握軟件工具、參數設置和錯誤預防等編程技巧，結合最短路徑算法和動態優化方法，用戶能夠顯著減少加工時間并延長設備壽命。隨著智能制造的發展，這些技能將變得更加重要。建議操作者持續學習最新軟件功能，并通過實踐積累經驗，以應對多樣化加工需求。

5個FAQ問答

1.問：如何選擇合適的激光功率用于不同材料？

答：激光功率的選擇取決于材料類型、厚度和所需劃線深度。一般來說，軟材料如塑料或紙張適用較低功率（10-30W），以避免燒焦；金屬或硬質材料需要較高功率（50-100W）以確保穿透性。建議參考材料供應商的指南，并進行小范圍試切。例如，對鋁合金劃線，可能從60W開始測試，逐步調整至劃線清晰且無過熱現象。同時，結合速度參數——功率高時速度可加快，功率低時則需減慢，以平衡效率和質量。

2.問：路徑優化能節省多少加工時間？

答：路徑優化通?？晒?jié)省10-30%的加工時間，具體取決于初始路徑的復雜度和優化程度。例如，如果原路徑包含大量空行程，優化后通過最短路徑算法和分組處理，可能將加工時間從1小時減少至45分鐘。實際節省量需通過模擬測試計算：使用軟件分析優化前后的移動距離和時間數據。對于大批量生產，即使節省10%的時間，也能顯著降低成本和能耗。

3.問：編程時如何避免劃線誤差？

答：避免劃線誤差的關鍵在于校準、模擬和參數精細調整。首先，定期校準激光劃線機的機械和光學系統，確保坐標精度；其次，在編程軟件中預覽軌跡，檢查是否有偏移或重疊；最后，針對材料特性設置合適的參數，例如偏移量補償熱膨脹。常見誤差如劃線不直或深度不均，多因速度或功率不匹配，建議通過試運行調整。此外，使用矢量圖形而非位圖，可避免圖像失真導致的誤差。

4.問：哪些軟件適合激光劃線機編程？

答：常用軟件包括通用設計軟件如AutoCAD和CorelDRAW，以及專用CAM軟件如LaserCut、RDWorks或TrotecJobControl。AutoCAD適合復雜圖形設計，而專用軟件更集成化，支持直接控制激光參數。選擇時需考慮兼容性：確保軟件支持機器型號和文件格式（如DXF、AI）。對于初學者，推薦從用戶友好的軟件入手，例如RDWorks，它提供可視化界面和模擬功能；高級用戶可探索開源選項如Lasaur，用于自定義編程。

5.問：如何維護激光劃線機以保持劃線精度？

答：定期維護是保持精度的關鍵。主要包括：清潔光學部件（如透鏡和反射鏡），每周用無水酒精擦拭，防止灰塵影響激光束；檢查激光管和冷卻系統，確保功率穩定；每月校準運動軸和導軌，消除機械間隙；同時，保持環境穩定，避免溫度或濕度波動。建議記錄維護日志，跟蹤設備性能。如果劃線出現偏差，及時進行專業校準，或聯系廠家服務。日常操作中，避免超負荷運行，以延長設備壽命。

通過以上內容，用戶可以全面了解激光劃線機的編程與優化要點，并結合FAQ解決常見問題。實際應用中，建議根據具體設備和需求靈活調整方法，以實現最佳效果。
