激光劃線后裂紋問題解決經驗分享

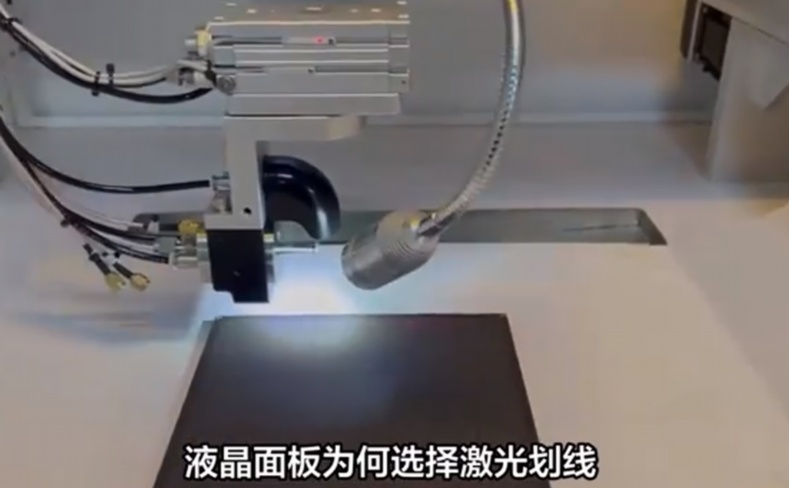

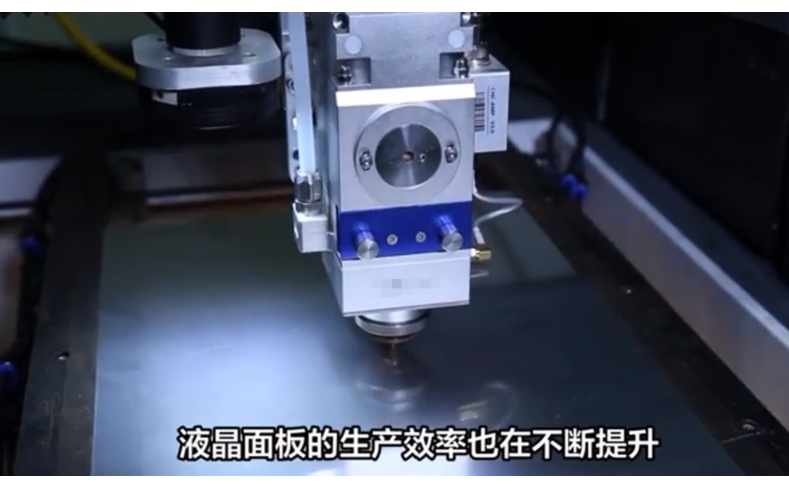

激光劃線技術作為現(xiàn)代精密加工的重要組成部分，廣泛應用于電子、半導體、醫(yī)療器械和汽車制造等領域。它通過高能量激光束在材料表面進行精確劃線，實現(xiàn)切割、標記或微結構加工。然而，在實際應用中，激光劃線后出現(xiàn)裂紋是一個常見且棘手的問題。裂紋不僅影響產品的外觀和精度，還可能降低其機械性能和壽命。

作為一名從事激光加工技術工作多年的工程師，我曾多次處理這類問題，并積累了一些實用經驗。本文將分享這些經驗，從問題分析到解決方案，并提供預防建議，希望能為同行提供參考。

問題描述：激光劃線后裂紋的成因與影響

激光劃線后裂紋通常表現(xiàn)為沿劃線路徑分布的細小裂縫，有時甚至擴展至材料內部。這種現(xiàn)象在脆性材料（如玻璃、陶瓷或某些聚合物）中尤為常見，但在金屬材料中也可能發(fā)生。裂紋的主要成因包括：

1.熱應力集中：激光加工時，局部區(qū)域瞬間受熱膨脹，而周圍材料溫度較低，導致熱應力不均。當應力超過材料的抗拉強度時，就會產生裂紋。

2.材料內應力：材料本身在制造或處理過程中可能殘留內應力，激光加工會加劇這些應力，引發(fā)裂紋。

3.激光參數(shù)不當：例如功率過高、掃描速度過快、焦距不準確或光束模式不合適，都可能導致能量分布不均，形成熱影響區(qū)（HAZ）和裂紋。

4.環(huán)境因素：如加工環(huán)境的溫度、濕度變化，或材料表面污染，也可能間接促成裂紋。

裂紋的影響不容忽視：在電子元件中，它可能導致電路短路或性能下降；在結構件中，則會削弱機械強度，甚至引發(fā)疲勞斷裂。因此，及時識別和解決裂紋問題至關重要。

解決經驗分享：從實踐中總結的步驟與技巧

在我的工作中，曾遇到一個典型案例：我們?yōu)槟畴娮釉O備廠商加工陶瓷基板，激光劃線后總出現(xiàn)微裂紋，導致產品合格率不足70%。通過系統(tǒng)分析和實驗，我們成功將裂紋率降低到2%以下。以下是我們的解決經驗，分為幾個關鍵步驟：

1.原因分析與診斷

首先，我們使用高倍顯微鏡和掃描電子顯微鏡（SEM）對裂紋進行觀察，發(fā)現(xiàn)裂紋多起源于熱影響區(qū)，且呈放射狀分布。這表明熱應力是主因。同時，我們測試了不同批次的材料，排除了材料缺陷的可能性。通過熱成像儀監(jiān)測加工過程，我們發(fā)現(xiàn)局部溫度峰值過高，導致熱沖擊。

2.激光參數(shù)優(yōu)化

參數(shù)調整是解決裂紋問題的核心。我們采用實驗設計（DOE）方法，系統(tǒng)測試了多種參數(shù)組合：

-降低激光功率：從初始的120W逐步降低到80W，減少熱輸入。

-提高掃描速度：從400mm/s增加到600mm/s，縮短材料受熱時間。

-調整脈沖頻率和脈寬：改用短脈沖模式，避免連續(xù)加熱。

-優(yōu)化焦距和光束直徑：確保能量均勻分布，減少局部過熱。

經過多次迭代，我們找到了最佳參數(shù)：功率80W、速度550mm/s、脈沖頻率20kHz。這顯著降低了熱應力，裂紋問題得到緩解。

3.材料與工藝改進

除了參數(shù)優(yōu)化，我們還從材料和工藝入手：

-材料預處理：對陶瓷基板進行低溫預熱（150°C，30分鐘），以減少內應力。

-后處理措施：劃線后立即進行退火處理（在控制溫度下緩慢冷卻），釋放殘余應力。

-輔助氣體應用：引入惰性氣體（如氮氣）作為冷卻介質，幫助散熱。

這些措施不僅解決了裂紋問題，還提升了加工效率。在另一個金屬加工案例中，我們通過改用低熱膨脹系數(shù)的合金材料，進一步降低了裂紋風險。

4.實時監(jiān)控與反饋

我們引入了自動化監(jiān)控系統(tǒng)，使用紅外熱像儀和傳感器實時監(jiān)測加工溫度和應力變化。一旦檢測到異常，系統(tǒng)自動調整參數(shù)，防止裂紋產生。這種主動預防方法，將問題解決在萌芽階段。

通過以上經驗，我深刻體會到，解決激光劃線后裂紋問題需要多管齊下：結合理論分析、實驗驗證和工藝創(chuàng)新。關鍵在于理解材料特性，并靈活調整激光參數(shù)。

預防措施：防患于未然

預防總是優(yōu)于治療。以下是一些實用的預防建議：

-材料選擇：優(yōu)先選用熱穩(wěn)定性好、內應力低的材料，并在設計階段進行熱模擬分析。

-工藝設計：優(yōu)化劃線路徑，避免尖銳轉角；采用多道次加工，減少單次熱輸入。

-設備維護：定期校準激光光學系統(tǒng)，確保光束質量；保持加工環(huán)境穩(wěn)定。

-人員培訓：提高操作員對裂紋早期跡象的識別能力，建立標準作業(yè)程序。

總之，激光劃線后裂紋問題雖復雜，但通過系統(tǒng)分析和經驗積累，完全可以有效控制。希望我的分享能幫助大家少走彎路，提升加工質量。

常見問題解答（FAQ）

1.問：激光劃線后為什么會出現(xiàn)裂紋？

答：裂紋的主要原因是熱應力集中。激光瞬間加熱材料表面，導致局部膨脹，而周圍區(qū)域溫度較低，形成內應力。當應力超過材料強度時，就會產生裂紋。其他因素包括材料內應力、激光參數(shù)不當（如功率過高或速度過快）以及環(huán)境條件不穩(wěn)定。例如，在加工玻璃時，如果激光功率設置不當，很容易因熱沖擊引發(fā)裂紋。

2.問：如何調整激光參數(shù)來減少裂紋？

答：調整激光參數(shù)是關鍵步驟。建議降低激光功率、提高掃描速度，并使用脈沖模式而非連續(xù)模式，以減少熱輸入。同時，確保焦距準確，避免能量過度集中。具體參數(shù)需根據材料特性通過實驗確定：例如，對于金屬材料，可能需將功率控制在50-100W，速度在500-800mm/s范圍內測試。使用DOE方法可以高效找到最優(yōu)組合。

3.問：哪些材料更容易產生裂紋？

答：脆性材料如玻璃、陶瓷、硅片和某些高分子聚合物（如PMMA）更容易出現(xiàn)裂紋，因為它們的導熱性差、熱膨脹系數(shù)高，對熱應力敏感。此外，薄壁金屬或經過熱處理的材料也容易因內應力而開裂。在選擇材料時，應優(yōu)先考慮熱穩(wěn)定性和韌性較好的品種。

4.問：裂紋對產品性能有什么影響？

答：裂紋會顯著降低產品的機械強度、密封性和耐久性。在電子領域，可能導致電路中斷或短路；在結構應用中，可能引發(fā)疲勞失效，縮短使用壽命。嚴重時，裂紋還會成為應力集中點，導致產品在負載下突然斷裂。因此，及時檢測和修復裂紋至關重要。

5.問：如何預防激光劃線后的裂紋？

答：預防措施包括：優(yōu)化材料選擇（選用低內應力材料）、調整激光參數(shù)（如降低功率和提高速度）、增加預處理（如預熱）和后處理（如退火）、使用輔助氣體冷卻，以及定期維護設備。此外，在設計階段進行熱應力模擬，并培訓操作人員識別早期問題，可以有效降低裂紋發(fā)生率。通過綜合方法，能將風險控制在最低水平。
